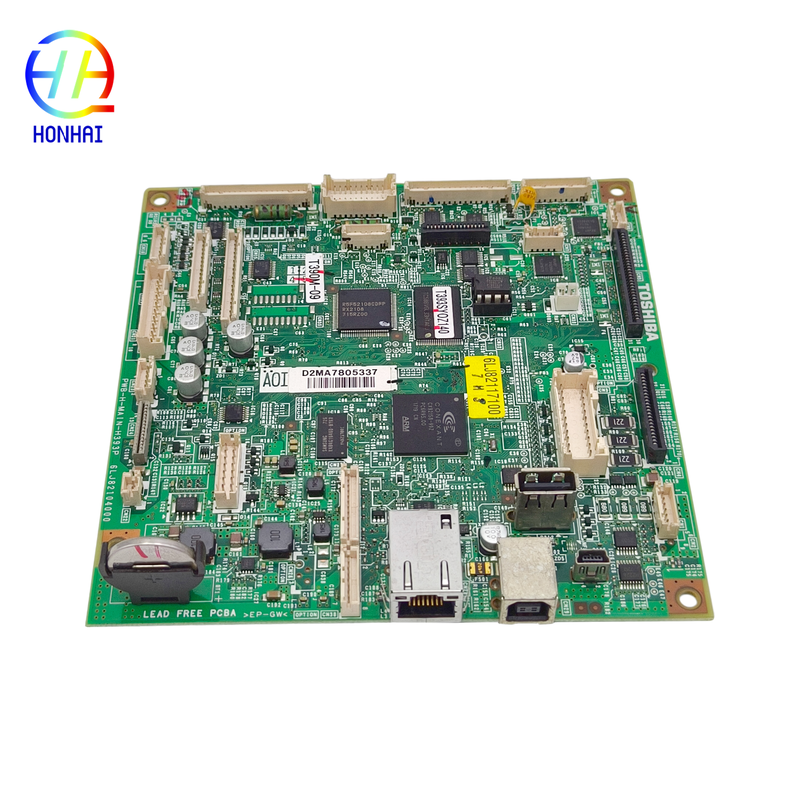

6LL23664000 6LL234Z6300 PWB-H- MAIN-154N pour Toshiba 2303 2309 2323 2809 Partie de copieur d'imprimante

La carte mère principale est l'unité de traitement principale de votre imprimante multifonction Toshiba. Il interprète les commandes d'impression, contrôle les fonctions du système et gère toutes les connexions à d'autres périphériques matériels. Votre Toshiba 2303, 2309, 2323 ou 2809 peut avoir des problèmes très graves s'il ne s'allume pas, a un écran vide/gelé, plante fréquemment, a des difficultés à communiquer avec l'USB/le réseau ou a des problèmes inexpliqués avec ses ports d'E/S. La carte mère principale est probablement responsable de la plupart de ces problèmes. La PWB-H-MAIN-154N a été fabriquée selon les mêmes normes de qualité et de conception que les cartes mères des fabricants d'équipement d'origine (OEM), ce qui garantit qu'elle fonctionnera sans problème et de manière fiable. Remplacer une carte mère principale défectueuse par une carte mère principale OEM est un excellent moyen d'éviter que votre entreprise ne gaspille de l'argent sur une imprimante entière si le seul problème est qu'elle a besoin d'une nouvelle carte mère principale, et de prolonger la durée de vie utile de votre équipement de bureau en le faisant fonctionner plus longtemps et en évitant des dépenses importantes dues aux temps d'arrêt.

1. Mise hors tension et débranchement : avant de tenter toute réparation, éteignez complètement l'imprimante et débranchez le cordon d'alimentation de la prise électrique pour éviter d'endommager les composants électroniques.
2. Vérifiez les numéros de pièces : vérifiez soigneusement les numéros de pièces imprimés sur votre carte mère défectueuse d'origine (par exemple, 6LL23664000 ou PWB-H-MAIN-154N) pour vous assurer qu'ils correspondent parfaitement à la carte de remplacement que vous êtes sur le point d'installer.
3. Protection contre l'électricité statique : les cartes mères sont très sensibles à l'électricité statique. Il est fortement recommandé de porter un bracelet antistatique ou de toucher un objet métallique mis à la terre avant de manipuler la carte afin d'éviter tout dommage dû aux décharges électrostatiques (ESD).

1. Accédez à la carte mère : ouvrez le capot de service latéral ou arrière de l'imprimante pour localiser la carte mère principale. Vous devrez peut-être retirer des vis ou des boîtiers en plastique spécifiques en fonction de votre modèle spécifique (séries 2303/2323).
2. Connexions de documents : avant de déconnecter quoi que ce soit, prenez des photos claires de toutes les connexions de câbles, câbles plats et faisceaux de câbles attachés à l'ancienne carte. Cela servira de référence cruciale lors du remontage.
3. Retirez l'ancienne carte : débranchez délicatement tous les connecteurs. Soyez prudent avec les mécanismes de verrouillage sur les connecteurs de câbles plats. Dévissez et retirez soigneusement l'ancienne carte mère.
4. Installez la nouvelle carte : placez la nouvelle carte PWB-H-MAIN-154N dans le châssis et fixez-la avec les vis. Rebranchez tous les câbles et faisceaux exactement comme ils l'étaient sur l'ancienne carte, en vous assurant que chaque connecteur est fermement inséré.
5. Réassembler : remettez en place tous les capots ou boîtiers que vous avez retirés et fermez l'imprimante.

1. Mise sous tension et initialisation : rebranchez l'imprimante et allumez-la. La machine peut prendre un peu plus de temps que d'habitude pour démarrer pour la première fois car elle initialise la nouvelle carte système.
2. Vérification de la configuration : si votre imprimante nécessite des paramètres réseau spécifiques (adresse IP) ou des configurations système personnalisées, vous devrez peut-être les saisir à nouveau via le panneau de commande.
3. Test de fonctionnalité : imprimez une page de test, exécutez un travail de copie et testez le scanner pour vous assurer que toutes les fonctions principales fonctionnent correctement sans codes d'erreur.

Note:Le remplacement de la carte mère nécessite un certain niveau de compétence technique. Si vous n'êtes pas familier avec la réparation du matériel d'imprimante, nous vous recommandons fortement de faire effectuer l'installation par un technicien qualifié pour éviter tout dommage accidentel à votre appareil.
